Kapitel 6

Einstellungen

Schnittfuge, kleinstes Reststück, welche Merkmale zählen und welche Spalten du siehst. Dazu das Fenster mit Sprache, Land und Einheit.

Zwei Stellen, die beide Einstellungen heißen

Klick auf Einstellungen in der Leiste über der Eingabe. Die Karte öffnet sich, und der Kopf mit Optimieren auf kommt ins Bild. Erneutes Klicken schließt die Karte nicht. Der Text unter den drei Schaltflächen zeigt dieselbe Zusammenfassung wie der Kartenkopf, auch nach Änderungen. Springen ändert dein Projekt nicht und berechnet keinen neuen Plan. Bei Ablängen verschwindet die Leiste und die Karte wandert zu den Stangen.

Die Karte Einstellungen steht unter deinen Platten (beim Ablängen unter den Stangen) und beginnt eingeklappt. Öffne sie für Optimieren auf, Schnittfuge, Mindestrest, Besäumen oder Übermaß. Der Kopf zeigt Ziel und abweichende Werte. Das gleichnamige Fenster im Projektmenü enthält Land, Einheit und CNC.

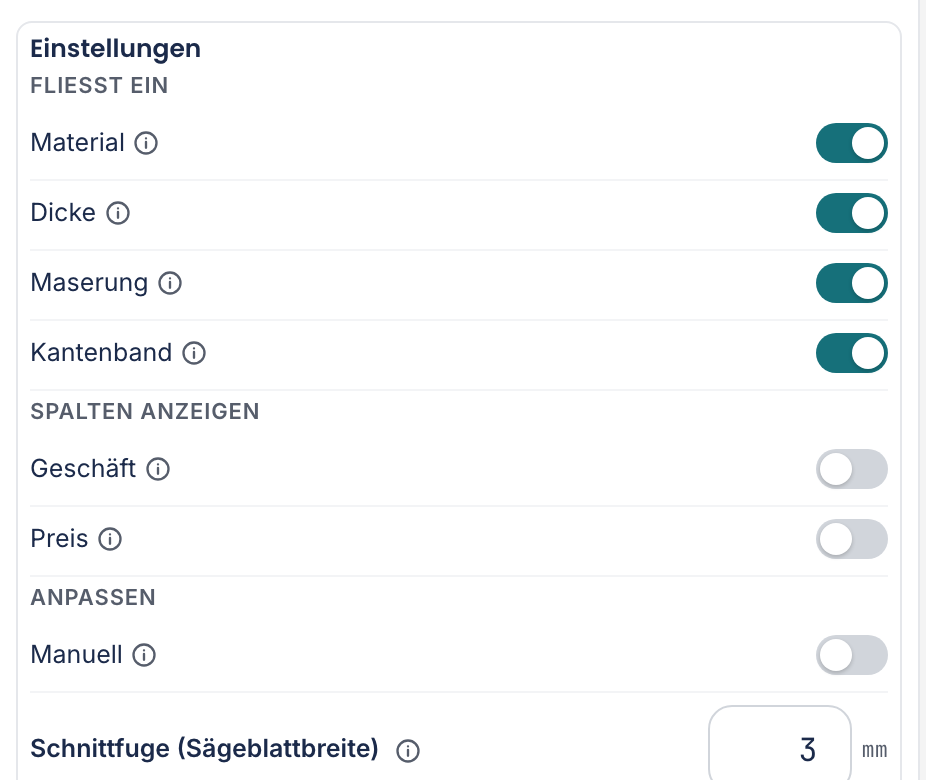

Der Block Einstellungen

Oben steht Fließt ein. Diese vier Schalter entscheiden, ob ein Merkmal in der Berechnung zählt. Schaltest du einen aus, verschwindet auch die zugehörige Spalte, aber was du je Teil eingestellt hast, bleibt erhalten.

Material: An: jedes Teil kommt nur auf Platten seines Materials. Aus: Material wird ignoriert, alles passt auf jede Platte.
Dicke: An: Teile mit Dicke kommen nur auf Platten dieser Dicke. Aus: Dicke wird ignoriert.
Maserung: An: Teile mit fester Maserung dürfen nicht drehen. Aus: Maserung wird ignoriert, alles darf drehen.
Kantenband: An: das Zuschnittmaß wird je Seite um das Kantenband korrigiert. Aus: Kante zählt nicht mit (Zuschnitt = Fertigmaß); Einstellungen pro Teil bleiben erhalten.

Achtung Schalt Material oder Dicke nur aus, wenn du wirklich willst, dass alles auf alles darf. Es ist ein schneller Test für deine Liste (verschwindet das Problem, lag es daran), aber einen Plan, der 18 mm auf eine 12-mm-Platte legt, kannst du nicht sägen.

Darunter steht Spalten anzeigen. Blendet nur diese Spalte ein oder aus; die Einstellung selbst gilt weiterhin. Diese Schalter ändern also nichts am Ergebnis.

Zum manuellen Anpassen wählst du ein Stück im Plan aus. Siehe Manuell anpassen.

Schnittfuge und kleinstes Reststück

Schnittfuge (Sägeblattbreite): Die Breite, die die Säge wegnimmt; gilt für alle Platten. Ein normales Kreissägeblatt nimmt etwa 3 mm weg, eine Tauchsäge mit dem Standardblatt 2,2 mm, und eine Tischkreissäge mit vollem Blatt 3,2 mm. Ist er zu niedrig eingestellt, fallen deine letzten Stücke knapp zu kurz aus. Im Tab Ablängen stellst du ihn getrennt ein: dort kappst du meist auf einer Kappsäge, die oft ein größeres Blatt hat (ein gängiges 216-mm-Blatt schneidet 2,8 mm breit gegenüber 2,2 mm bei einer Tauchsäge). Über zehn Schnitte sind das sechs Millimeter.
Minimaler Rest: Ein übrig gebliebenes Stück gilt als nutzbarer Rest, wenn seine kurze Seite mindestens so groß ist; kleiner ist Verschnitt. Alles darunter heißt Verschnitt und wird nicht aufbewahrt. Setz ihn höher, wenn dein Schuppen schon voll ist, niedriger, wenn du auch kleine Stücke behalten willst. Bei einer Stange geht es nicht um die kurze Seite, sondern um die Restlänge; als Faustregel nehmen viele dort 300 bis 500 mm.
Besäumen (Rand abschneiden): Rand, der an jeder Seite einer ganzen Platte abgeschnitten wird, um die Werks- oder Rohkante zu entfernen. Verringert das nutzbare Maß; gilt nicht für Reste. Die Schnittfuge kommt noch dazu. 0 = aus. Das Besäumen ist, was von der Platte abgeht, die Schnittfuge kommt dazu; die Schnittreihenfolge beginnt dann mit dieser Kante und misst alles danach ab der besäumten Seite. Nützlich bei einer rohen Platte oder einer beschädigten Kante. Lass ihn auf null, wenn deine Platten sauber auf Maß sind. Bei einer Stange heißt er Trim (Enden ablängen) und geht an beiden Enden ab, gegen ein schiefes Ende oder einen Trockenriss; Faustregel 20 bis 50 mm je Ende, mehr wenn du einen Riss siehst. Eine Stange aus deinem Restvorrat wird nicht noch einmal getrimmt.
Übermaß (je Seite): Für alle, die grob vorschneiden und danach auf Maß sägen, zum Beispiel an der Tischkreissäge. Jedes Teil kommt je Seite um so viel größer aus der Platte. Lass es auf 0, wenn du zuschneiden lässt. Ein Beispiel: Schnittfuge 2,5 mm, Besäumen 10 mm und Übermaß 5 mm. Zwischen zwei Teilen liegen dann 2,5 + 2 × 5 = 12,5 mm, und am Plattenrand gehen zuerst 10 mm plus die Schnittfuge ab, danach beginnt das Teil mit seinen 5 mm Übermaß. Im Zuschnittplan und in der Schnittreihenfolge stehen die Teile im Rohmaß, denn das sägst du aus der Platte: im Plan ist die helle Fläche das Rohmaß und das innere Rechteck mit der dünnen Linie das Fertigmaß. Zeichnung, Etikett und Schnittliste zeigen das Maß, auf das du das Teil danach sägst; die Schnittliste setzt das Rohmaß klein darunter. Im CNC-Modus zählt das Übermaß nicht, und beim linearen Zuschnitt gibt es es nicht.

Tipp Kennst du deine Schnittfuge nicht? Säg ein Probestück bekannter Breite mittig durch, miss beide Hälften und zieh das vom Ausgangsmaß ab. Was übrig bleibt, ist deine Schnittfuge.

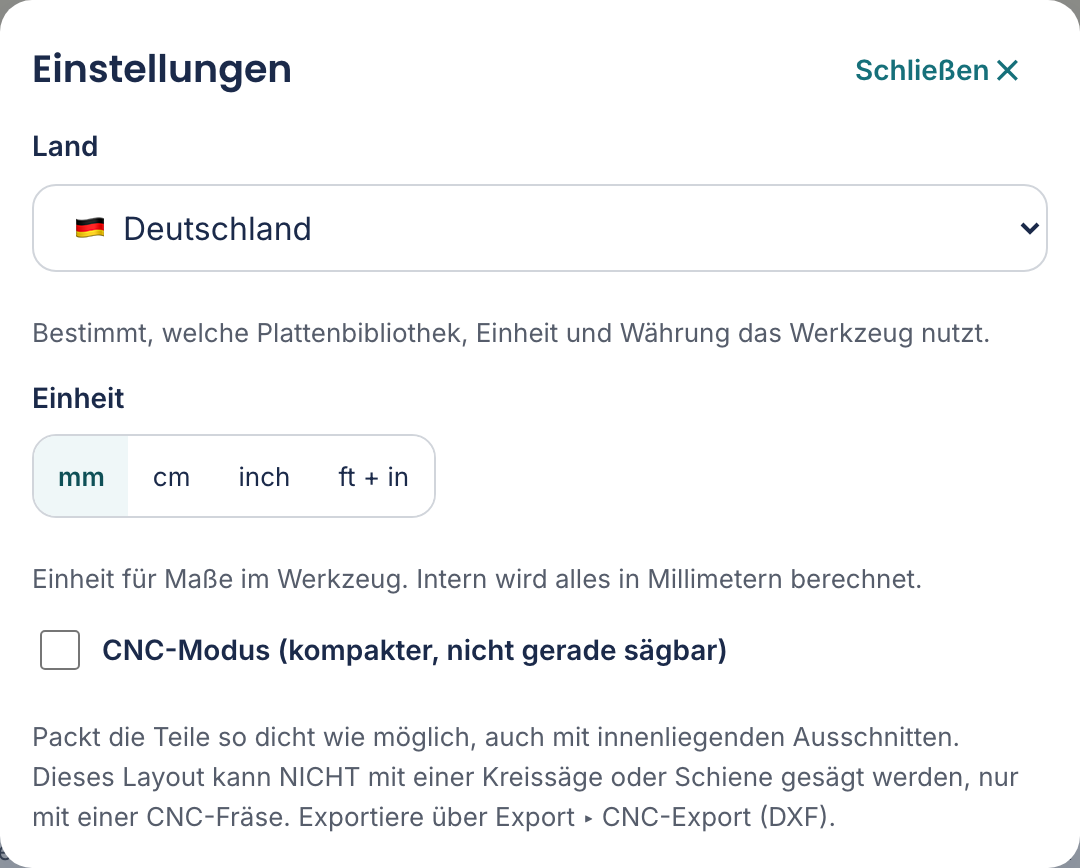

Das Fenster Einstellungen

Sprache: Wähle die Sprache des Werkzeugs. Siehe Sprachen, Länder und Währung.
Land: Bestimmt, welche Plattenbibliothek, Einheit und Währung das Werkzeug nutzt. Land bestimmt Märkte, Preise und Währung. Unabhängig von der Sprache.
Einheit: Einheit für Maße im Werkzeug. Intern wird alles in Millimetern berechnet. Siehe Maße und Einheiten.
CNC-Modus (kompakter, nicht gerade sägbar): Packt die Teile so dicht wie möglich, auch mit innenliegenden Ausschnitten. Dieses Layout kann NICHT mit einer Kreissäge oder Schiene gesägt werden, nur mit einer CNC-Fräse. Exportiere über Export ▸ CNC-Export (DXF). Lass das aus, wenn du mit einer Säge arbeitest.

Achtung Der CNC-Modus liefert eine Aufteilung, die du mit einer Kreissäge oder Schiene nicht sägen kannst: die Stücke liegen dicht an dicht, auch mit Aussparungen mitten in der Platte. Das schafft nur eine Fräse. Ist er an, meldet das Werkzeug das über dem Plan.
