Ablängen: Latten und Balken

Latten, Sockelleisten, Profile und Unterkonstruktion: alles, was du auf Länge kaufst statt als Platte.

Wann du das nutzt

Nicht alles ist eine Platte. Sockelleisten, Latten, Hohlkehlen, Kanthölzer für die Unterkonstruktion: die kaufst du auf Länge, und dann zählt nur ein Maß. Dafür ist der Reiter Linear da.

Die Rechnung folgt derselben Idee wie bei Platten, aber in einer Richtung: deine Stücke so über die Stangen verteilen, dass du möglichst wenige kaufst und möglichst wenig wegwirfst.

Stücke und Vorratsstangen

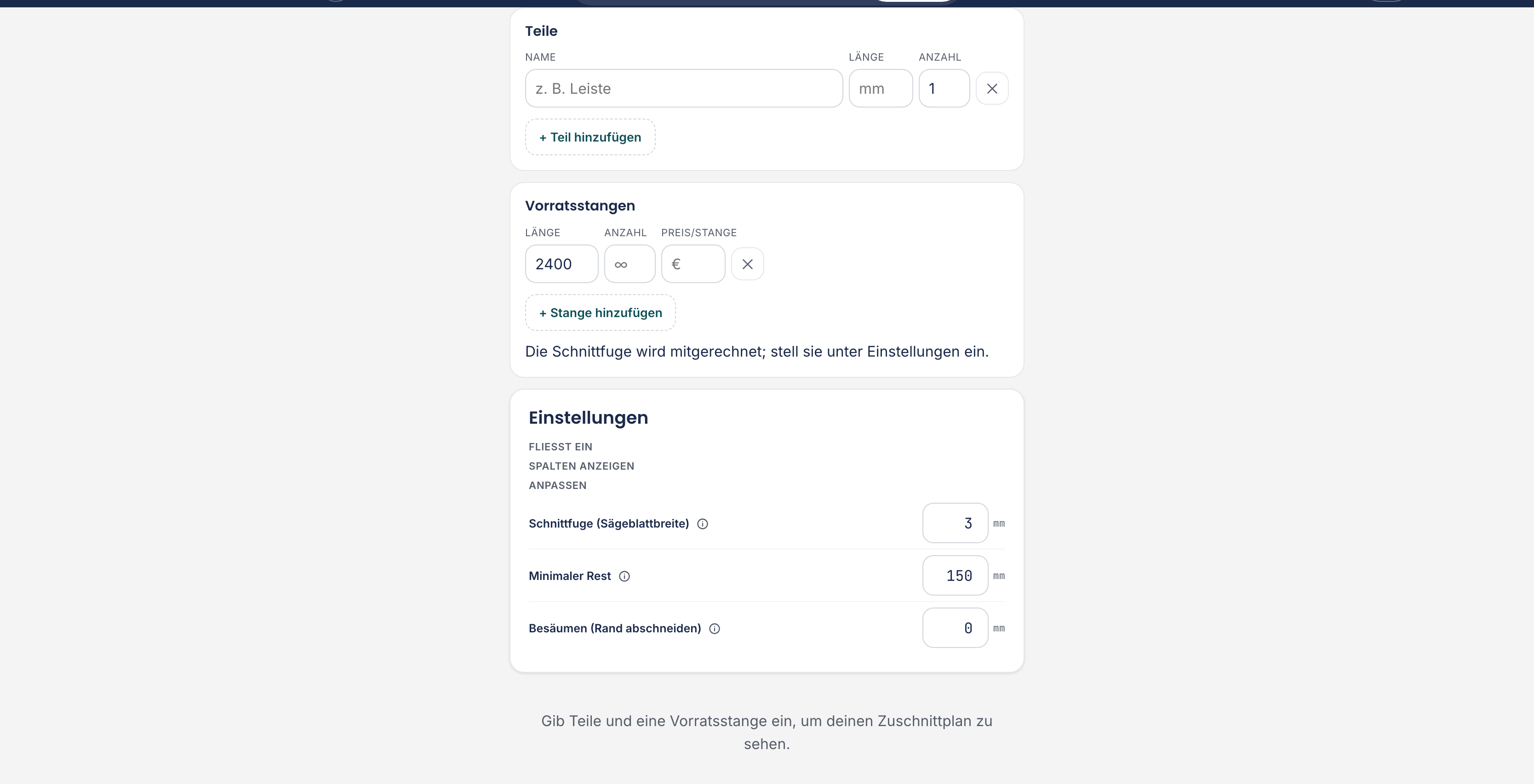

Der Bildschirm funktioniert wie die Schnittliste bei Platten: oben steht, was du eingetragen hast, darunter ein Formular zum Hinzufügen. Unter Teile trägst du einen Namen ein (z. B. Leiste), die Länge und die Anzahl, und drückst auf Teil hinzufügen. Eine Zeile in der Liste änderst du direkt: tipp auf den Namen, um ihn zu ändern, oder tipp in ein Maß und tipp den neuen Wert ein.

Nutzt du mehr als eine Holzart, erscheint die Spalte Material. Dort zeigst du, aus welcher Vorratsstange das Stück gesägt wird; in der Liste steht die Holzart mit dem Querschnitt dahinter, zum Beispiel Fichte roh 44×69. Stücke aus derselben Holzart und demselben Querschnitt werden aus denselben Stangen gesägt, ein Projekt mit Balken und Latten geht also in einem Durchgang. Du wählst nur aus Stangen, die du eingetragen hast, damit ein Stück nie Holz bekommt, das du nirgends kaufst. Bei einer einzigen Sorte bleibt die Spalte weg und über der Liste steht, woraus alles kommt.

Eine Vorratsstange hat zwei Angaben, die zusammen sagen, was sie ist: Material ist die Holzart (z. B. Fichte) und Querschnitt ist das Maß des Holzes selbst (z. B. 44×69). Die stehen getrennt, denn es sind zwei verschiedene Dinge: dieselbe Holzart gibt es in zehn Querschnitten, und denselben Querschnitt gibt es in Fichte, Kiefer und Eiche. Erst wenn beides übereinstimmt, sind es für das Werkzeug dieselben Stangen.

Darunter trägst du ein, was der Handel verkauft: die Länge, in der das Material geliefert wird, wie viele du höchstens willst, und optional den Preis/Stange. Füg mit Stange hinzufügen mehrere hinzu, wenn der Handel verschiedene Längen führt.

Die Stange ist die Quelle: was du dort unter Material einträgst, erscheint als Auswahl bei deinen Stücken. Fehlt das Material noch, wähl beim Stück Andere…; das Werkzeug bringt dich zum Formular unter Vorratsstangen, wo du Holzart und Querschnitt einmal einträgst. Die eingetragene Anzahl gilt für dein ganzes Projekt, drei Stangen sind also drei und nicht drei pro Material.

Änderst du später die Holzart oder den Querschnitt einer Stange, weil du im Baumarkt etwas anderes mitgenommen hast, dann folgen die daraus gesägten Stücke automatisch mit. Unten erscheint eine Zeile, was verschoben wurde, mit einer Schaltfläche zum Rückgängigmachen. Steht dieselbe Kombination noch in einer anderen Stange, bleiben deine Stücke dort; auch das sagt das Werkzeug.

Tipp Mehrere Längen anzugeben lohnt sich oft. Sockelleisten gibt es hier in 2400 und 2500 mm; beide gemischt ergeben manchmal weniger Verschnitt als nur die langen, weil die Reste besser aufgehen.

Die Schnittfuge wird mitgerechnet; stell sie unter Einstellungen ein. Schnittfuge, Trim (Enden ablängen) und Minimaler Rest stehen hier getrennt von deiner Platteneinstellung. Sie folgen dem Plattenwert, solange dort folgt Platte steht, und gehen ihren eigenen Weg, sobald du sie hier änderst. Siehe Einstellungen.

Das Ergebnis lesen

Jede Stange ist ein Balken auf dem Bildschirm, mit den Stücken darin in Reihenfolge. Die Legende darunter sagt, was die Farben bedeuten.

Zugeschnittenes Teil: Ein Stück, das du aus dieser Stange sägst.
Nutzbarer Rest → Restvorrat: Was übrig bleibt und lang genug zum Aufheben ist. Mit In Restvorrat speichern legst du es in deinen Restvorrat.
Verschnitt (zu klein): Zu kurz, um damit etwas anzufangen.
Schnittfuge: Was die Säge selbst wegnimmt. Bei vielen kurzen Stücken summiert sich das.

Rechts steht die Bilanz: Stangen, genutzt, Verschnitt, nutzbarer Rest, Schnitte und, wenn du Preise eingetragen hast, Kosten.

Mit Pro Stange abhaken arbeitest du an der Säge Stange für Stange ab; der Zähler 3 von 7 hält fest, wo du bist.

Wenn es nicht passt

1 Teil passt auf keine Vorratsstange. Nimm eine längere Stange oder ein kürzeres Teil. Das ist ein harter Konflikt: keine Stange ist lang genug.
Vorrat aufgebraucht: 1 Teil würde passen, aber alle Stangen sind belegt. Erhöhe die Anzahl oder füge eine Stange hinzu. Hier ist nicht die Länge das Problem, sondern die Anzahl, die du angegeben hast.
In deiner Liste steht keine Vorratsstange in Sperrholz (Birke). Füg eine hinzu oder wähl beim Stück ein anderes Material. Das siehst du vor allem in einem älteren Projekt: das Stück verweist auf ein Material, das nicht in deiner Stangenliste steht.
Die Vorratsstange in Sperrholz (Birke) hat noch keine Länge. Trag die Länge der Stange ein. Die Stange steht also in der Liste, du hast nur noch nicht gesagt, wie lang sie ist.
Nicht mitgerechnet: Zeilen ohne Länge (2). Zeilen mit Namen, aber ohne Länge zählen nicht mit; der Prozentsatz gilt dann für den Rest.
Gib Teile und eine Vorratsstange ein, um deinen Zuschnittplan zu sehen. Es ist noch zu wenig eingetragen, um etwas zu berechnen.

Unterkonstruktion aus deinem Schrankentwurf

Entwirfst du einen Schrank mit Sockel, gehört darunter eine Unterkonstruktion. Das Werkzeug ergänzt sie selbst: Ein Schrank mit Sockel gehört auf einen Unterbau. Wir haben 2 Leisten sägeraue Fichte 45 × 70 mm zu deiner Ablängliste hinzugefügt.

Änderst du bei dieser Unterkonstruktion die Holzart, merkt sich das Werkzeug deine Wahl am Schrank: eine spätere Änderung am Sockel überschreibt sie nicht. Der Querschnitt folgt dagegen der Sockelhöhe, denn die entscheidet, welches Kantholz physisch darunter passt.

Diese Stücke stehen in deiner Linearliste mit der Herkunft Unterbau, mit Holzart und Querschnitt bereits eingetragen, und das Werkzeug legt gleich eine Vorratsstange aus demselben Holz an. Die trägt das Label Vorschlag: änderst du sie, ist es deine Zeile und sie bleibt stehen. Automatisch für den Sockel hinzugefügt. Passt sich an, wenn du den Sockel änderst. Ist die angegebene Höhe kein Standard-Kantholzmaß, meldet das Werkzeug das: Hinweis: 100 mm ist kein Standard-Balkenmaß. Säge die Leisten passend aus einem 45 × 70 mm.
