Kapitel 19
Exportieren und Drucken
Jedes Ausgabeformat auf einen Blick: PDF, Drucken, Bild, CSV, Projektdatei, DXF und STEP, und wofür du jedes nutzt.

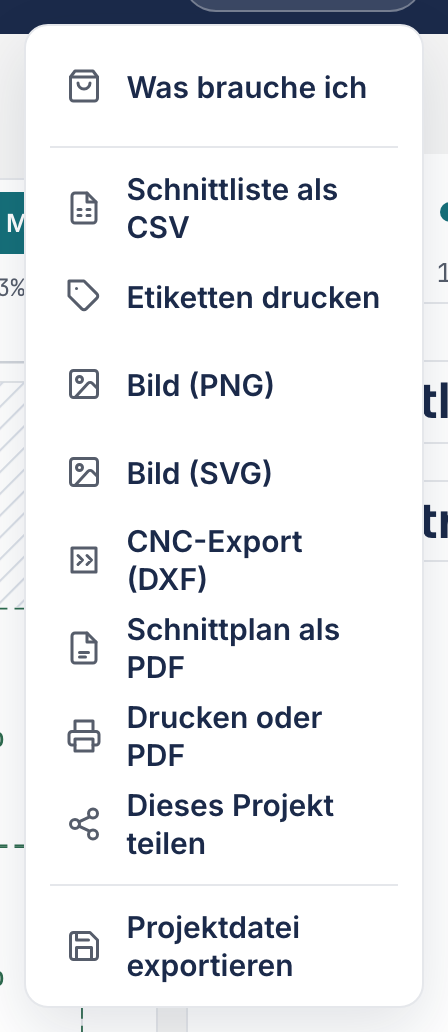

3D-Modell (STEP) für Werkstatt und CAD
Unter Schrankplaner im Export-Menü steht 3D-Modell (STEP). Du bekommst eine STEP-Datei mit deinem ganzen Schrank (oder deiner Schrankreihe): jede Platte als massives Teil im Fertigmaß mit Kantenband und in echter Stärke, im geschlossenen Zustand. Jedes Teil heißt wie in der Zuschnittliste, mit Schrankbuchstabe und Nummer vorn, und hat das Material und die Farbe deines Entwurfs.
Die Bohrungen und Nuten, die die Bauanleitung berechnet, sind als echte Aussparung enthalten: Dübel, Exzenter, Bodenträger, Topfscharniere, Montageplatten, Führungsschrauben und Nuten für Rückwand, Schubladenboden und Schiebetüren. Was sich nicht als Bohrung darstellen lässt (zum Beispiel schräge Taschenbohrungen), nennt das Fenster nach dem Download; es steht in der Bauanleitung. Beschläge sind nicht enthalten.
Nach dem Download siehst du, was enthalten ist und was du einer Werkstatt noch mitteilst. Mit Zuschnittliste für die Werkstatt (CSV) bekommst du eine Liste mit denselben Namen, Maßen, Anzahlen, Kantenband je Seite und Maserrichtung, im Format, das Werkstätten einlesen. Mit Bauanleitung (PDF) öffnest du die Bauanleitung zum Mitschicken.
Das ganze Projekt reist unsichtbar in der Datei mit. Liest du die STEP mit Projekt laden ein, steht dein Schrank wieder genau so da, wie er war. Eine STEP aus einem anderen Programm kann kein Schrank werden; die Platten kannst du aber mit Teile aus 3D-Modell einlesen.

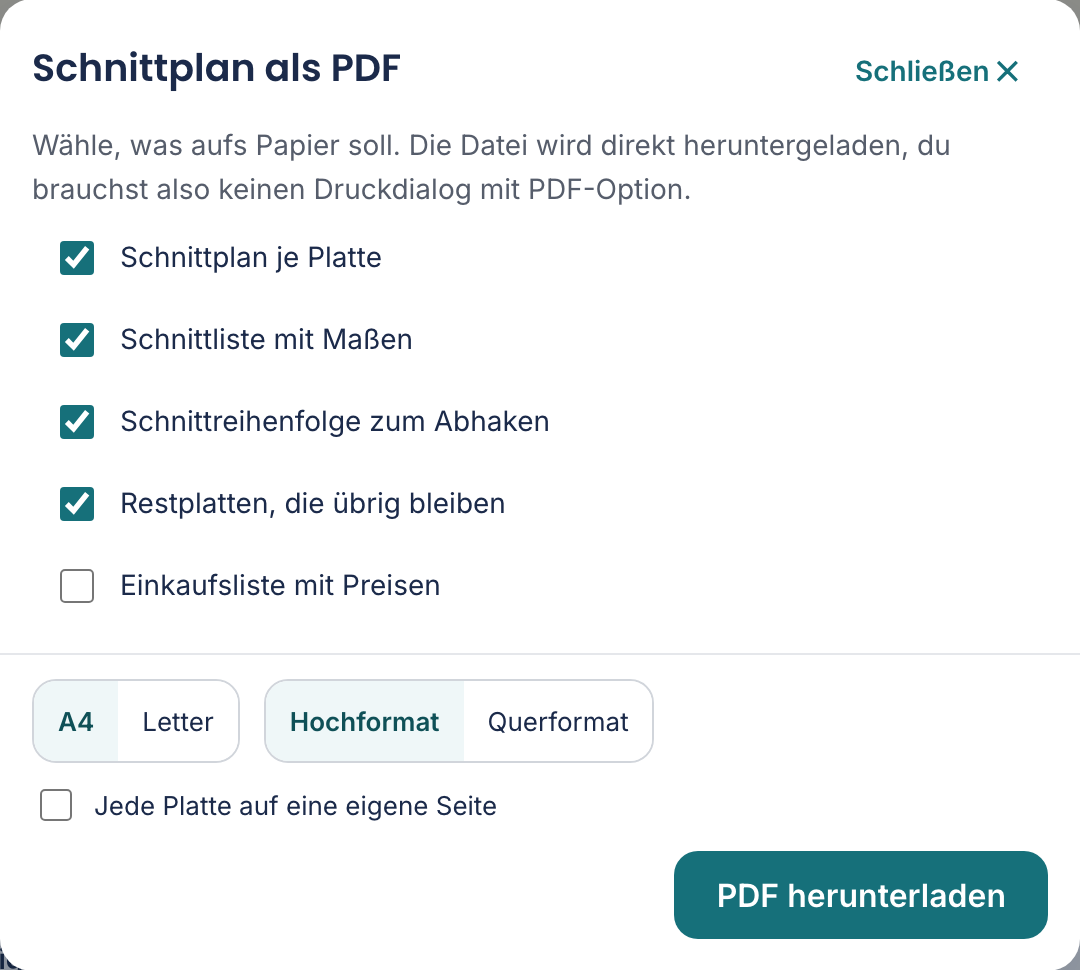

Die PDF zusammenstellen
Wähle, was aufs Papier soll. Die Datei wird direkt heruntergeladen, du brauchst also keinen Druckdialog mit PDF-Option.
Du hakst selbst ab, was darauf soll. Angeboten wird nur, was dein Projekt auch hat: keine Platten, keine Plattenkästchen; keine Stangen, keine Stangenkästchen.
- Schnittplan je Platte
- Die Zeichnung, je Platte. Der Kern des Dokuments.
- Schnittliste mit Maßen
- Alle Stücke mit ihren Maßen, zum Nachmessen. Bei beiden Hälften bekommst du zwei Tabellen: eine für die Platten und eine für die Längenarbeit.
- Schnittreihenfolge zum Abhaken
- Die Schnittreihenfolge mit Kästchen, zum Abhaken beim Sägen.
- Restplatten, die übrig bleiben
- Was übrig bleibt. Praktisch, um zu wissen, was danach in deinen Schuppen wandert.
- Einkaufsliste mit Preisen
- Die Einkaufsliste mit Richtpreisen. Siehe Was brauche ich.
- Schnittplan je Stange
- Die Zeichnung je Stange: wo jedes Stück aus deinem Balken oder deiner Latte kommt. Erscheint, sobald du Längenarbeit hast.
- Schnittreihenfolge der Stangen
- Die Schnittmaße je Stange, in Reihenfolge und mit Kästchen. Das Maß ist der Abstand ab dem Anfang der Stange, also inklusive Schnittfuge und Kopftrimm.
- Ansicht des Schranks
- Die Ansicht deines Schranks, wenn du einen entworfen hast.
- Papierformat
- A4 oder Letter, mit Hochformat oder Querformat. Querformat gibt einem breiten Plan mehr Raum.
- Jede Platte auf eine eigene Seite
- Jede Platte auf einer eigenen Seite. Angenehm, wenn du die Blätter neben die Säge legst.
Fertig? PDF herunterladen. Die Datei wird direkt heruntergeladen; du brauchst also kein Druckfenster mit PDF-Option.
